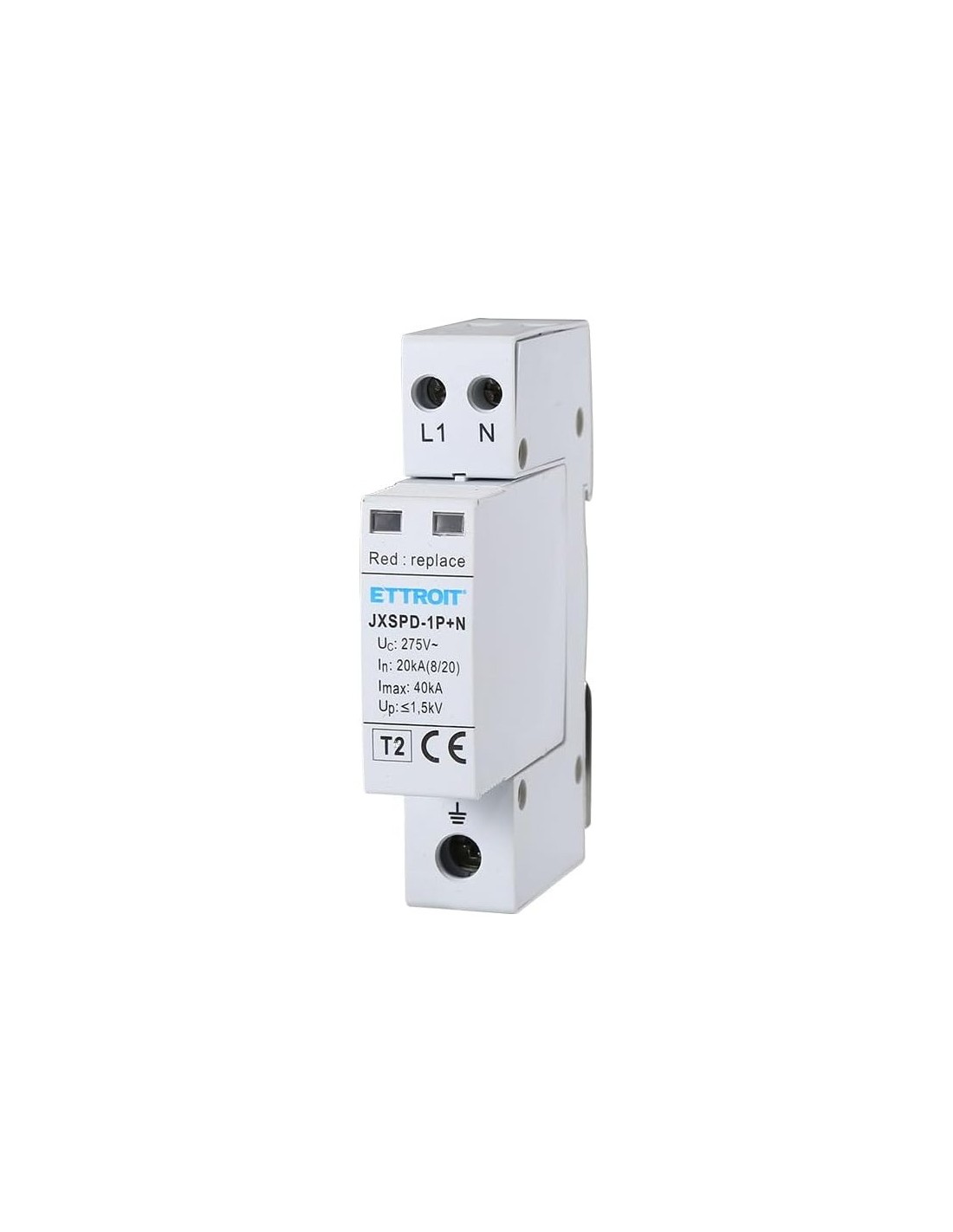

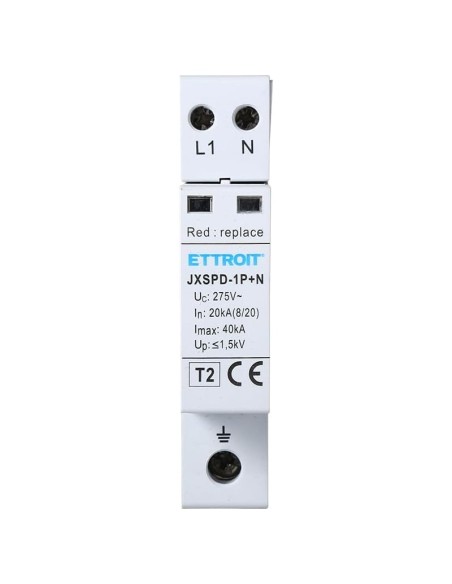

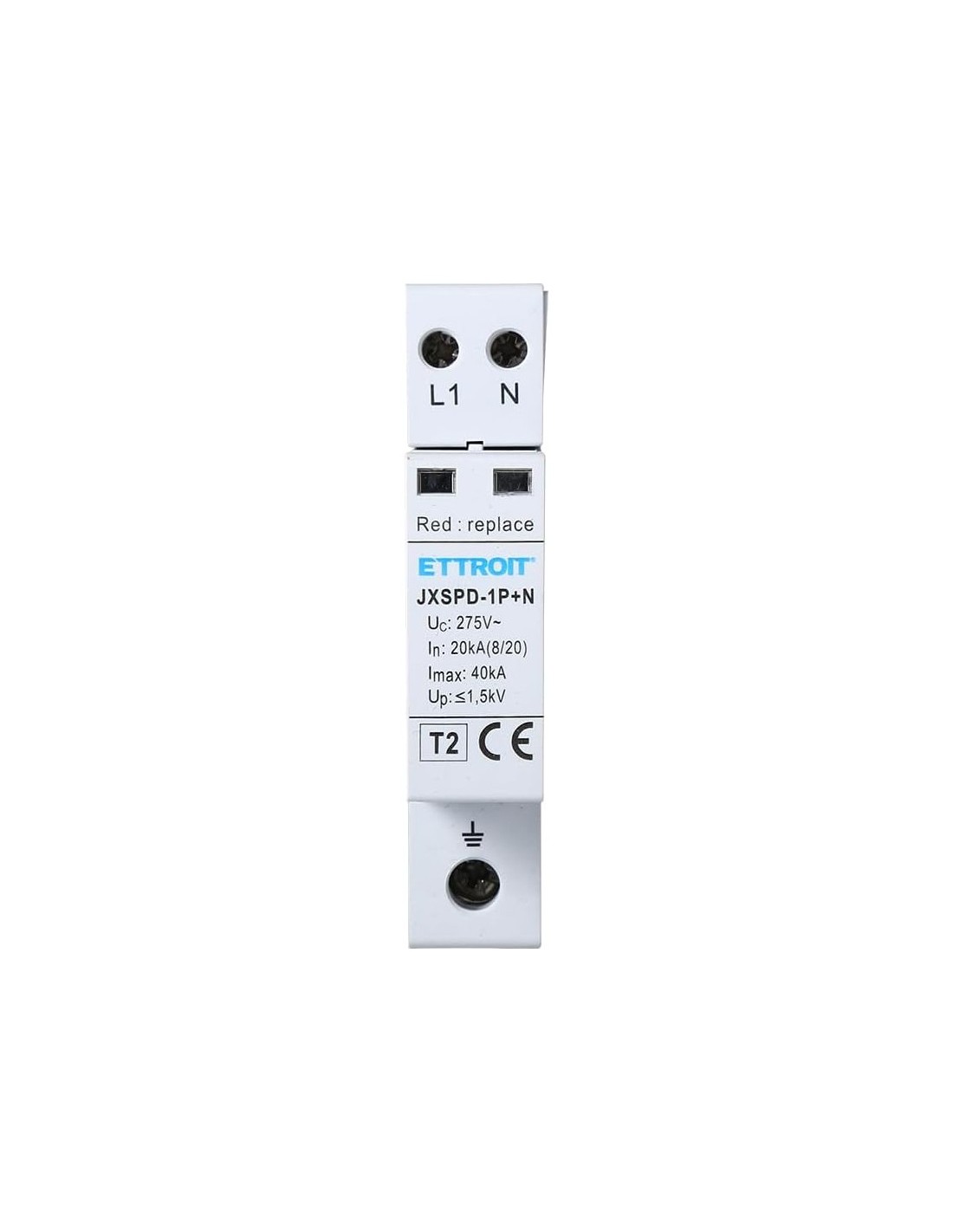

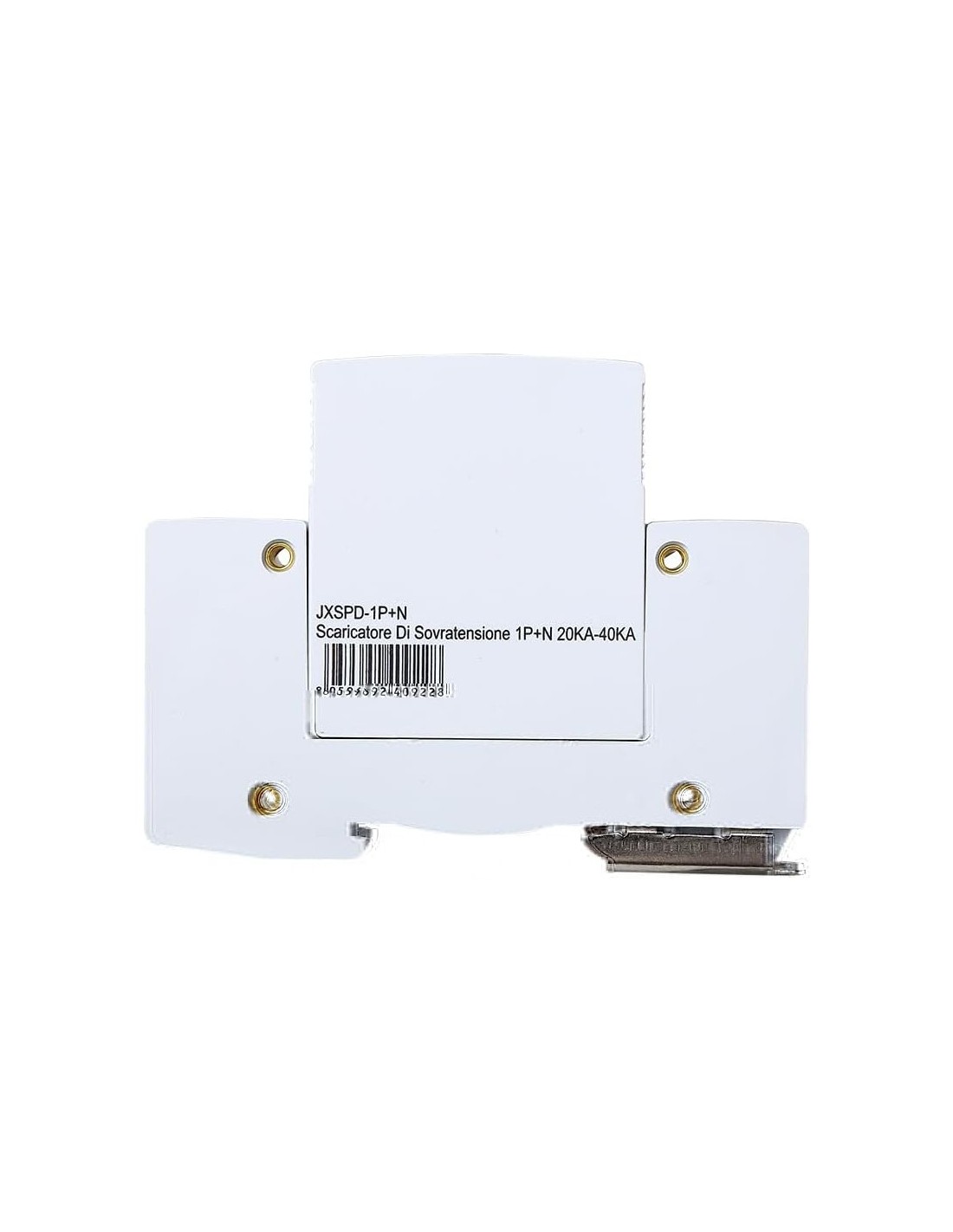

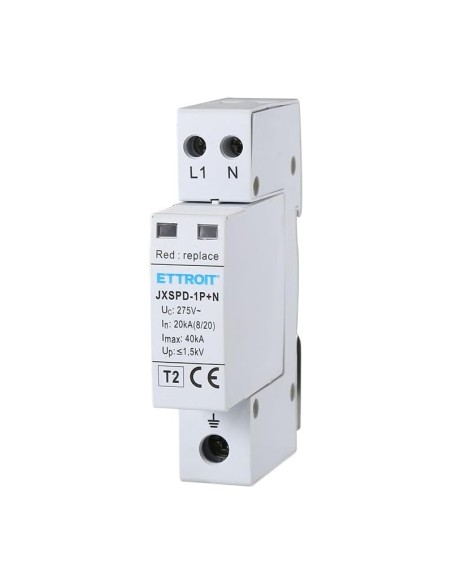

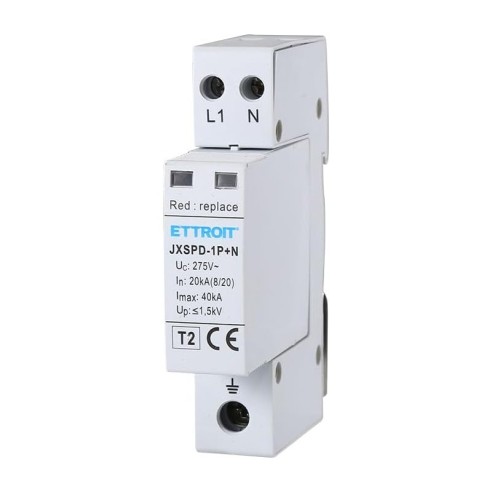

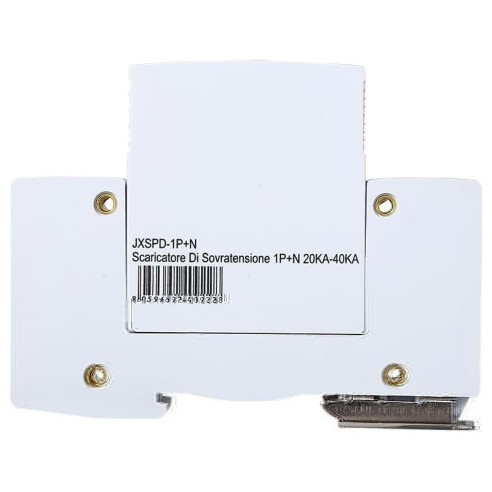

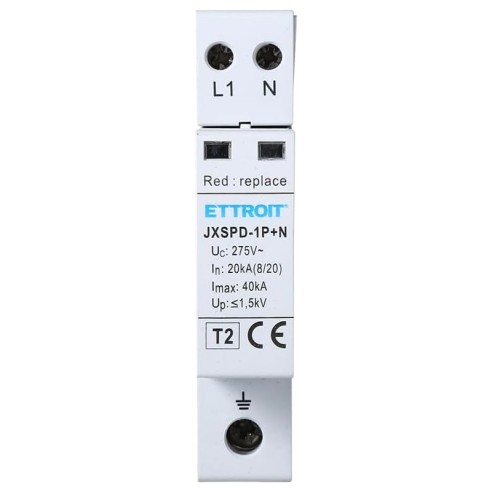

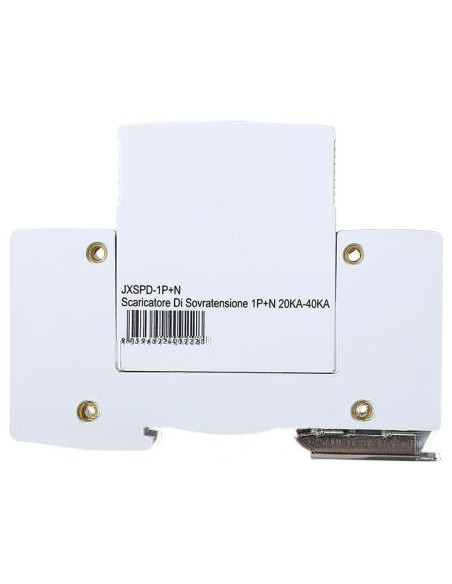

Überspannungsableiter 1P+N, begrenzendes SPD, 1 Modul, 275Vac, Typ T2, 20KA, 40KA - Ettroit JX5520

Überspannungsableiter, auch Surge Limiter genannt, schützen Geräte und Anlagen sowohl vor Überspannungen, die durch den Betrieb und die Wartung des Stromnetzes verursacht werden, im allgemeinen Sprachgebrauch Überspannungen, als auch vor solchen Überspannungen, die durch natürliche atmosphärische Phänomene wie Blitzeinschläge entstehen.
Überspannungsableiter, so genannte Surge Protection Devices (SPDs), bewirken bei Eintreffen der Überspannung einen Impedanzabfall, indem sie die erzeugte Ladung absorbieren. An diesem Punkt findet ein Ableitungsmanöver statt, das die Spannung ständig stabilisiert, um sie mit dem Äquipotential und den Isolierungsebenen der Geräte kompatibel zu machen.
Maximale Dauerspannung (Uc): Dies ist der zulässige Spannungswert bei einer Frequenz von 50/60 Hz, der kontinuierlich an die Klemmen des SPDs angelegt werden kann, ohne Schaden zu nehmen. Er entspricht der Nennspannung des SPD.
Unbelasteter Nennstrom (In): Dies ist der Spitzenwert des in einem SPD zirkulierenden Stroms, der eine Einstufung in die Prüfklasse II ermöglicht. Dieser Stromwert bezieht sich auf einen 8/20-µs-Wellenformimpuls. Maximaler Entladestrom (Imax): Dies ist der Spitzenwert des Stroms, der in einem SPD zirkulieren kann, ohne es zu beschädigen. Dieser Wert bezieht sich auf einen Impuls mit einer Wellenform von 8/20µs.
Schutzpegel (Up): ist der Spannungswert, der das Verhalten des SPDs bei der Begrenzung der Spannung zwischen seinen Klemmen charakterisiert und der aus einer Reihe von Vorzugswerten ausgewählt wird.
