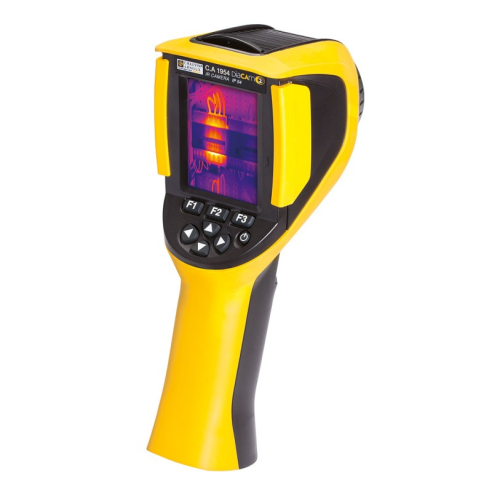

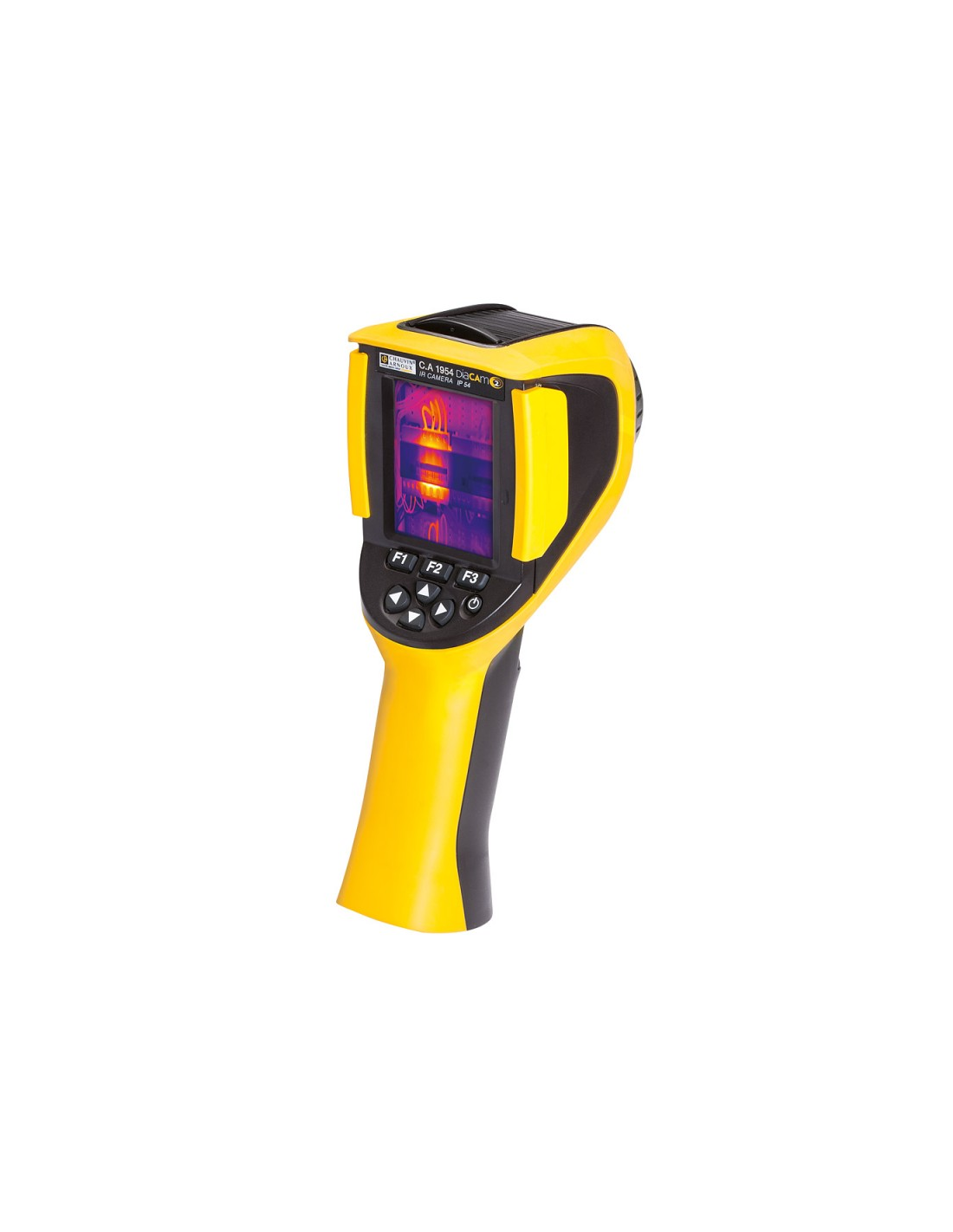

Ein Konzentrat an Qualitäten!
Maximale Einsatzflexibilität dank Fixfokusobjektiv mit 38° x 28° Sichtfeld.
Brandneu: 9 Stunden ununterbrochener Betrieb!
Direkter Datenabruf von anderen Messgeräten (Strömung, Luftfeuchtigkeit, Taupunkt, usw.).
Praktisch: Aufzeichnung von Sprachkommentaren, vordefinierte, vom Benutzer anpassbare Emissionsgradtabelle, Möglichkeit zur Organisation der aufgenommenen Wärmebilder.
- Schutzklappe: integriert, gegen Beschädigung und Kratzer;
- Laserpointer und Fixfokusobjektiv mit 38° x 28° Sichtfeld. Die Wärmebildkamera erzeugt automatisch ein scharfes Bild, unabhängig von der Entfernung zum Objekt;
- Aufnahme von Sprachkommentaren über das mitgelieferte Bluetooth-Headset. Eingabe von Sprachkommentaren (Details, Messbedingungen, etc.) direkt auf dem Bild;
- Perfektes Gleichgewicht: Die Wärmebildkamera ist immer stabil, egal ob sie direkt auf eine Ebene gestellt oder auf einem Stativ befestigt wird, dank der Vorrichtung an der Basis des Geräts;
- Großes 2,8"-Display mit automatischer oder manueller Helligkeitseinstellung. Für optimalen Komfort und eine längere Batterielebensdauer passt sich die Helligkeit des Bildschirms automatisch an das Umgebungslicht an.
- Kontextabhängige Benutzerführung: für maximale Benutzerfreundlichkeit ohne das Risiko von Fehlern;
- Schnelle Inbetriebnahme: Die Kamera ist in Sekundenschnelle einsatzbereit;
Industrielle Wartung
In der elektrischen Instandhaltung ermöglicht die Wärmebildkamera C.A 1954 die Erkennung von Fehlfunktionen in elektrischen Anlagen, bevor sie auftreten, und vermeidet so erhebliche Ausfallzeiten und Reparaturkosten. Neben Überhitzungen ermöglicht sie insbesondere die Erkennung von:
- fehlerhaften elektrischen Kontakten;
- Ungleichgewichten;
- unterdimensionierte Komponenten;
Die Wärmebildkamera ist ideal für mechanische Wartungsarbeiten und eines der wertvollsten Diagnosewerkzeuge, da sie Folgendes ermöglicht
- die Erkennung von Anomalien oder Fehlfunktionen interner Komponenten, um eine Überhitzung von Motoren zu vermeiden;
- die Inspektion von mechanischen Teilen und Baugruppen zur Überprüfung von Verschleiß, Wellenausrichtung, Schmierung und eventuellen Einstellfehlern.
Der Vorteil: Die Kombination von Thermogrammen und Strommessungen ermöglicht es, die elektrische Belastung zum Zeitpunkt der Messung zu beurteilen und erleichtert die Identifizierung der Anomalie und ihrer Kritikalität.
Gebäude und thermische Analyse
Die Wärmebildkamera Diacam2 C.A 1954 ist ein äußerst effizientes Werkzeug für die Analyse von neuen und alten Gebäuden.
Sie ermöglicht die Identifizierung von Mängeln und Anomalien wie
- Wärmebrücken
- Isolationsfehler in der Gebäudehülle;
- Luftdurchlässigkeit (Infiltration);
- Vorhandensein von übermäßiger Feuchtigkeit.
Das Gerät ermöglicht auch die Suche nach Wasserlecks und die Lokalisierung von vergrabenen oder verstopften Leitungen.
Der Vorteil: Die Temperaturkartierung in Verbindung mit der Taupunkttemperatur ermöglicht die Identifizierung von schimmelgefährdeten Bereichen.
| Merkmale des Detektors |
| Detektor |
160 x 120 |
| Typ |
Ungekühltes FPA-Mikrobolometer, 8-14 μm |
| Frequenz |
9 Hz |
| Empfindlichkeit |
80 mK bei 30 °C (0,08 °C bei 30 °C) |
| Messung der Temperatur |
| Temperaturbereich |
-20 °C bis +250 °C |
| Genauigkeit |
±2 °C oder ±2 % vom Messwert |
| Leistung der Bilderfassung |
| Thermogramm |
-20 °C bis +250 °C |
| Sichtfeld |
38° x 28° |
| Räumliche Auflösung |
4,1 mrad |
| Fokussierung |
Fix |
| Minimale Fokussierentfernung |
30 cm |
| Echtes Bild |
Ja (320 x 240 Pixel) |
| Anzeige-Modi |
Thermogramm, Realbild mit automatischer Parallaxenkorrektur Überlagerung von Thermogramm und Realbild über PC-Software |
| Analysefunktionen |
| Messgeräte |
1 manueller Schieberegler + 1 automatischer Erkennungsschieber + min/max/avg auf einstellbarem Bereich + thermisches Profil + Isotherme |
| Einstellen der Parameter |
Emissionsgrad, Umgebungstemperatur, Entfernung, relative Luftfeuchtigkeit |
| Stimmliche Noten |
Ja, über Bluetooth (Headset im Lieferumfang enthalten) |
| Konnektivität |
C.A 1821, C.A 1822, C.A 1823, C.A 1246, C.A 1227 Messschieber F407, F607; Multimeter MTX 3292, MTX 3293 |
| Speicher |
Herausnehmbare 2 GB microSD-Karte (ca. 4000 Bilder); Speicher mit Karte auf bis zu 32 GB erweiterbar |
| Bildformat |
.png (gleichzeitige Aufzeichnung von Thermogrammen und Realbildern) |
| Laserpointer |
Ja |
| Präsentation der Bilder |
| Einstellung |
Automatische oder manuelle Min/Max-Farbskala |
| Standbild |
Bewegtes oder unbewegtes Bild |
| Visualisierung von Bildern |
Durch mehrere Farbskalen |
| Bildschirm |
2,8 Zoll |
| Spannungsversorgung |
| Typ |
NiMH-Akkus mit geringer Selbstentladung |
| Ladevorgänge |
Extern (inklusive Ladegerät) |
| Autonomie |
9 h (Standard) / Helligkeit 50 % Bluetooth deaktiviert |
| Umweltbezogene Spezifikationen |
| Betriebstemperatur |
-15 °C bis +50 °C (-4 °F bis +122 °F) |
| Lagertemperatur |
-40 °C bis +70 °C (-40 °F bis +158 °F) |
| Luftfeuchtigkeit |
10 % bis 95 % |
| Einhaltung der Vorschriften |
EN 61326-1: 2006 / EN 61010-1 Ed. 2 |
| Fallfestigkeit |
2 Meter auf jeder Seite |
| Stoßfestigkeit |
25 g |
| Vibrationsfestigkeit |
2 G |
| Physikalische Merkmale |
| Abmessungen |
225 x 125 x 83 mm |
| Gewicht |
700 g mit Akkus |
| Kommunikationsschnittstelle |
USB-Anschluss und Massenspeicherfunktion; das Gerät wird als USB-Stick erkannt, um die Übertragung von Bildern zu erleichtern |
|
Bluetooth für die Verbindung mit Headset (Sprachnotizen) und Chauvin Arnoux® Messgeräten (C.A 1821, C.A 1822, C.A 1823, C.A 1246, C.A 1227, F407, F607) und Metrix® (MTX 3292, MTX 3293) |
| Stativbefestigung |
Ja, ¼"-Einsatz an der Wärmebildkamera |
| Hersteller |
AMRA Chauvin Arnoux |
| Modell |
C.A 1954 |
| Hersteller-Code |
P01651904 |
