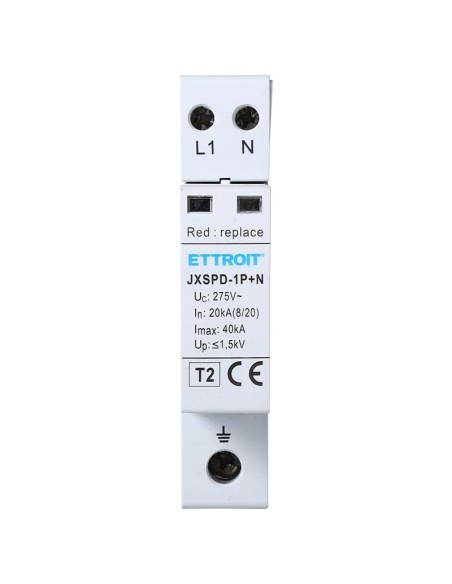

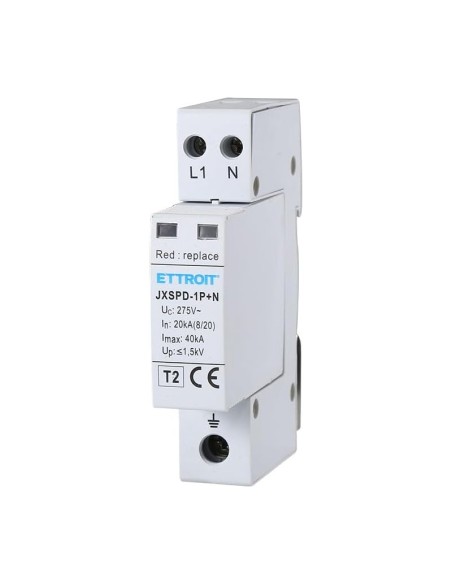

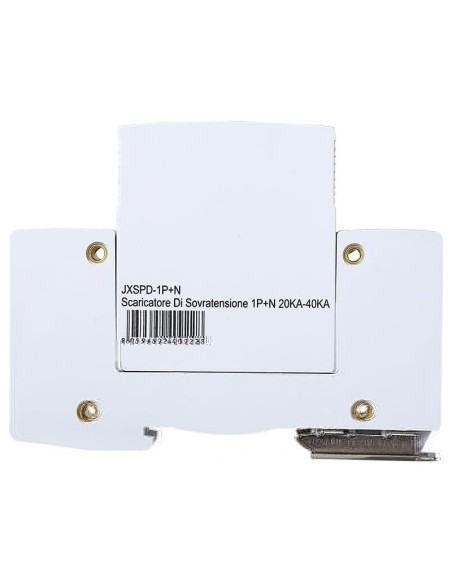

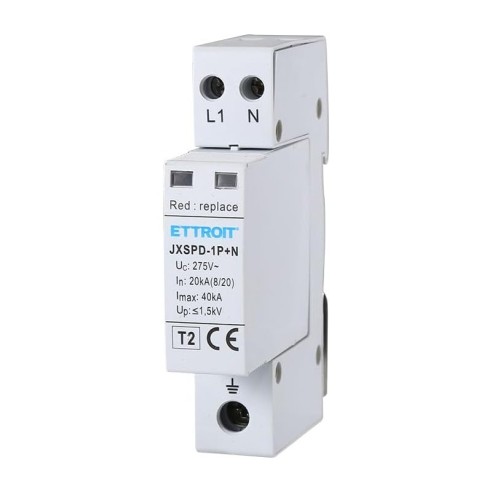

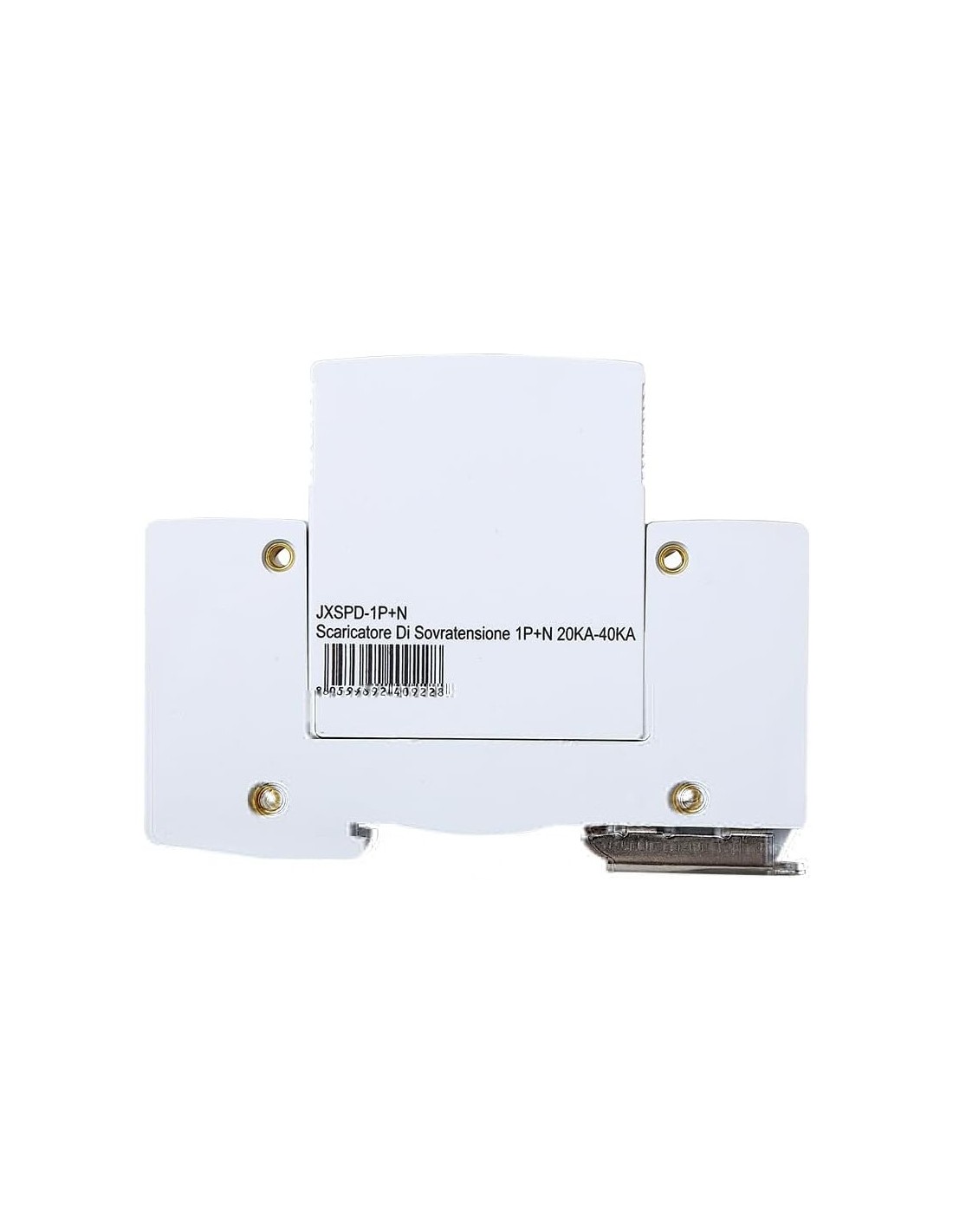

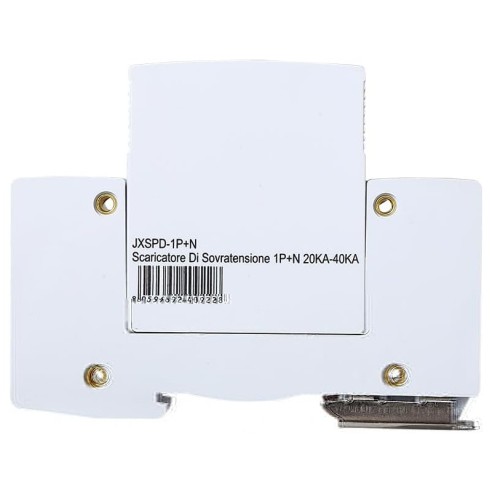

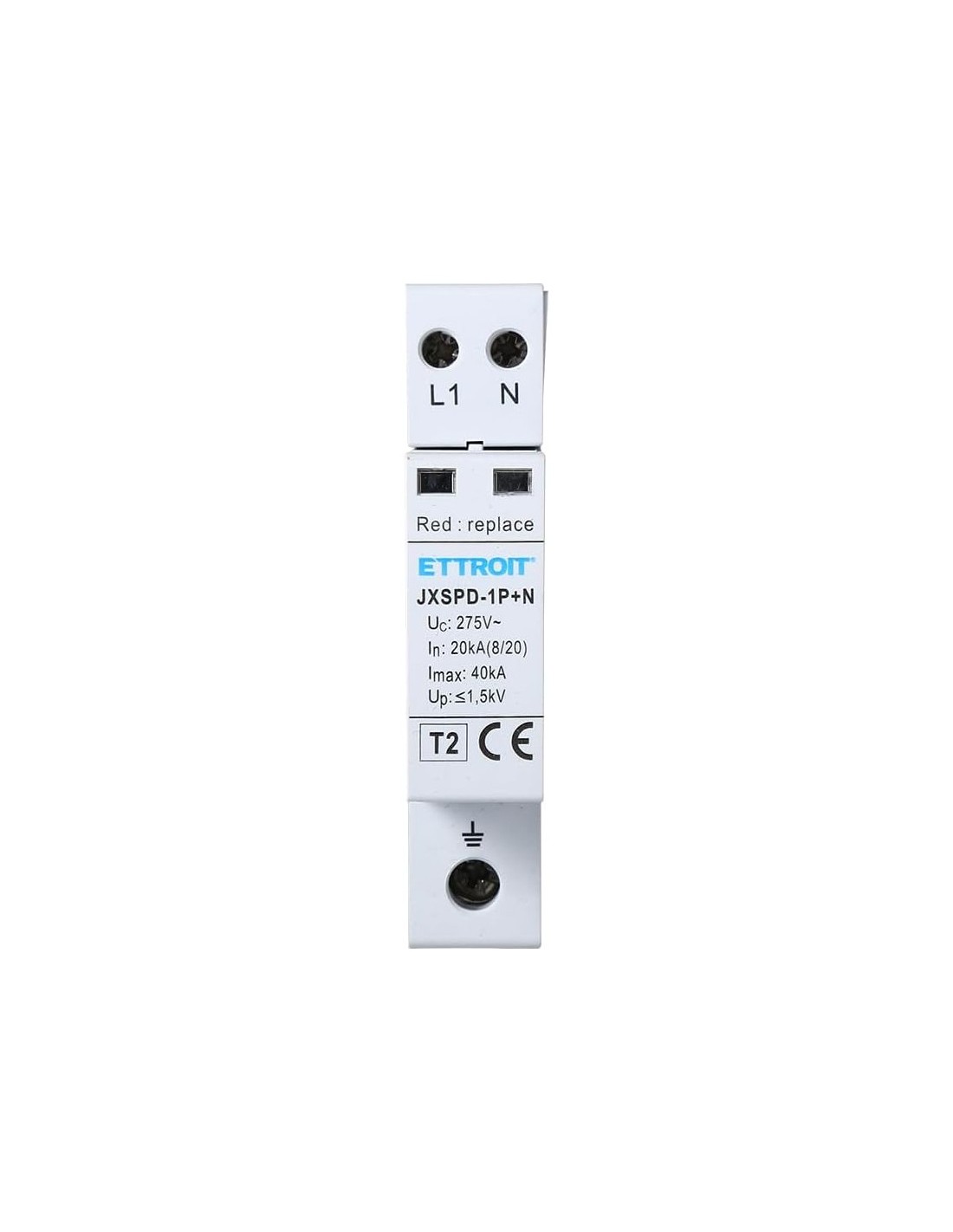

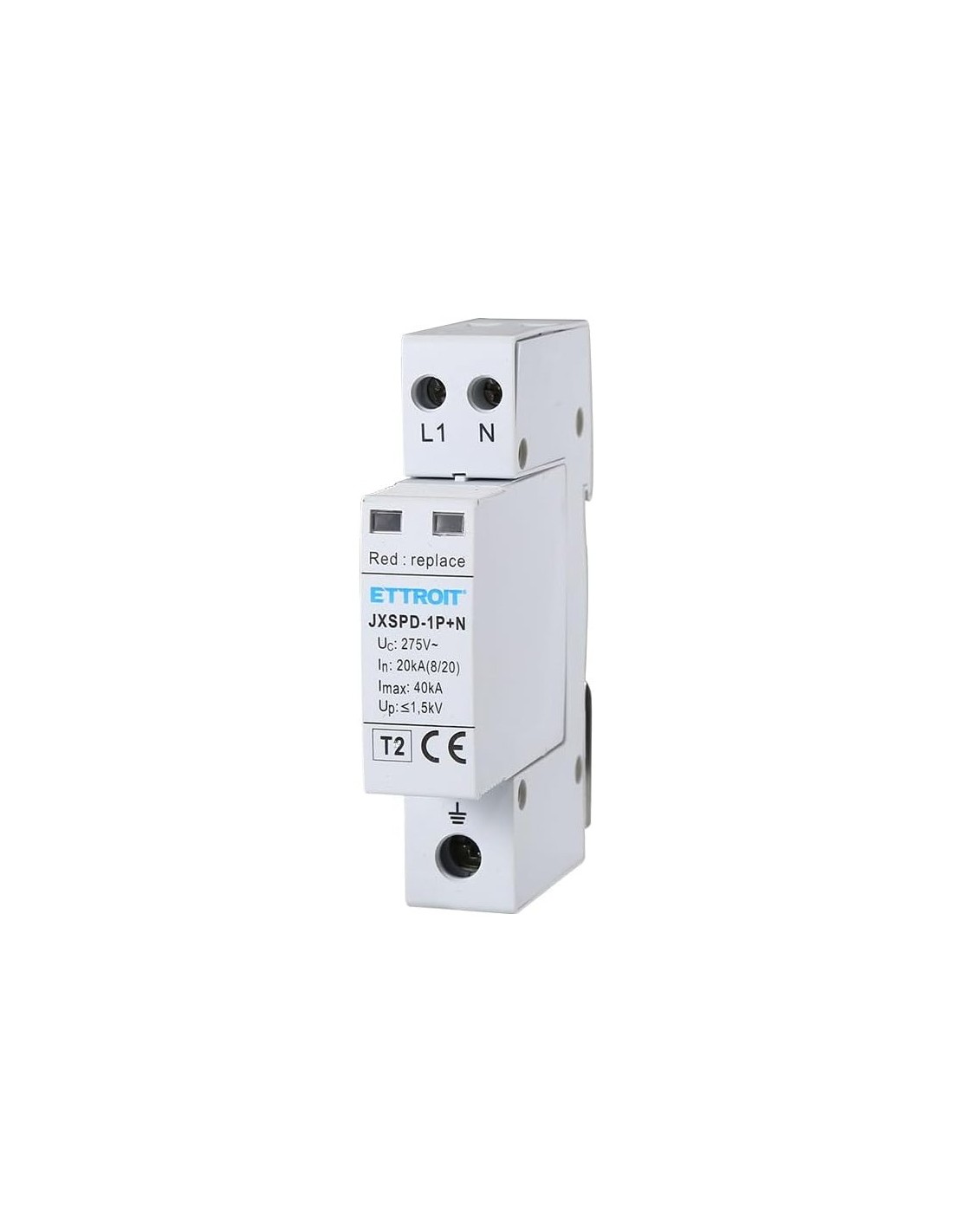

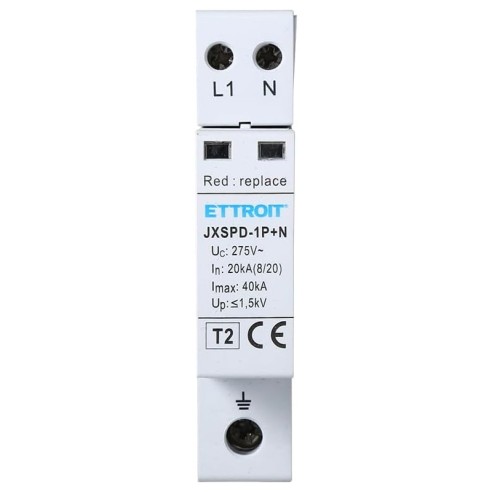

Overspanningsbeveiliging 1P+N, SPD begrenzend, 1 module, 275Vac, Type T2, 20KA, 40KA - Ettroit JX5520

Overspanningsbeveiligers, ook wel piekspanningsbegrenzers genoemd, beschermen apparaten en installaties tegen overspanningen die worden veroorzaakt door de werking en het onderhoud van het elektriciteitsnet, in de volksmond overspanningen, en tegen overspanningen die worden veroorzaakt door natuurlijke atmosferische fenomenen zoals blikseminslag.
Overspanningsbeveiligers, ook wel Surge Protection Devices (SPD's) genoemd, zorgen er bij ontvangst van de overspanning voor dat de impedantie daalt door de geproduceerde lading te absorberen. Op dit punt vindt een drainagemanoeuvre plaats die de spanning constant stabiliseert om deze compatibel te maken met de equipotentiaal- en isolatieniveaus van de apparatuur.
Maximale continue spanning (Uc): Dit is de toelaatbare spanningswaarde bij een frequentie van 50/60 Hz die zonder schade continu op de klemmen van de SPD kan worden gezet. Dit komt overeen met de nominale spanning van de SPD.
Nominale onbelaste stroom (In): dit is de piekwaarde van de stroom die in een SPD circuleert, waardoor deze kan worden geclassificeerd als testklasse II. Deze stroomwaarde heeft betrekking op een puls met een golfvorm van 8/20 µs. Maximale ontlaadstroom (Imax): dit is de piekwaarde van de stroom die in een SPD kan circuleren zonder deze te beschadigen. Deze waarde verwijst naar een puls met een golfvorm van 8/20µs.
Beschermingsniveau (Up): dit is de spanningswaarde die het gedrag van de SPD bij het beperken van de spanning tussen de klemmen kenmerkt en die wordt gekozen uit een reeks voorkeurswaarden.
